尼克尔 Z f/1.8定焦镜头系列 初心在方寸 咫尺在匠心
拥有百余年光学技术沉淀的尼康，持续深耕半导体材料研究与制造，有力推动数字化发展进程。由尼康研发的半导体曝光装置，特别是尼康相机产品中使用的合成石英玻璃，凭借优异的光学特性，成为物联网与人工智能领域的重要元件。这种材料也被用于尼克尔 Z f/1.8系列等影像产品中，为运用材料发展注入强劲动力。
半导体曝光装置的工作流程，是通过高性能透镜，将印有复杂电路图的大型玻璃光罩刻录在晶片上，对智能手机、电子设备等产品的研发至关重要。高性能半导体曝光装置要求透镜拥有高透明度，并且在温度变化中保持稳定的性状。合成石英玻璃是制作透镜的关键材料，主要由二氧化硅构成，杂质少，且几乎不会因为受热变形。尼康主要采用了“直接法”和“花色法”两种先进的制造方法，确保合成石英玻璃能够满足透镜加工要求。

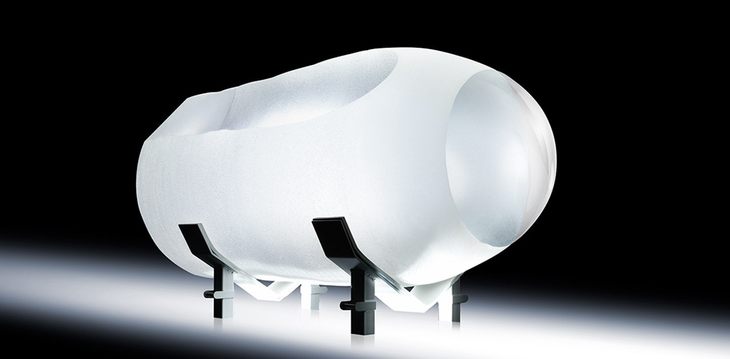

方法之一被称为“直接法”。尼康将四氯化硅与氧气和氢气发生反应，生成石英玻璃颗粒，由上到下堆积，残留的水和盐酸等排出炉外。石英玻璃颗粒不接触炉壁，几乎没有杂质混入。另一种方法叫做“花色法”，原料经过合成与烧结两道工序加工而成，反应温度较低，颗粒之间产生间隙而堆积，在烧结过程中去除缝隙间水分，以制造出纯度更高的石英玻璃。两种制造方法产生出圆柱形铸锭（合成石英玻璃块），削去铸锭的两边，确认内部状态后切割成一定厚度，继而进行卷曲加工及再次加热，冷却后最终形成稳定的高纯度石英玻璃。
